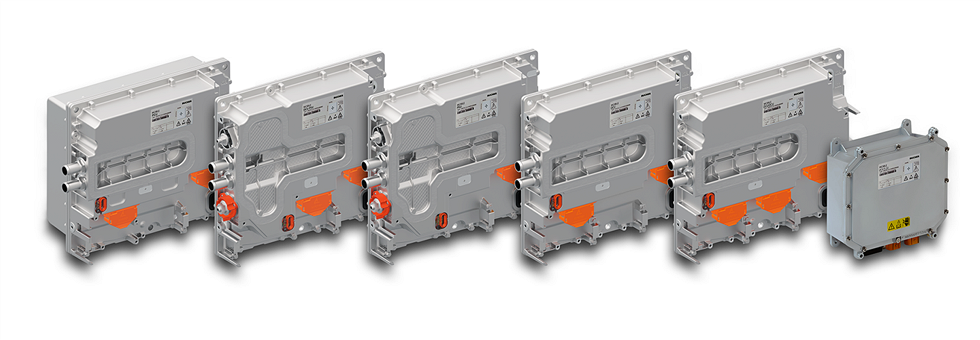

Produkt-Plattform MOBILE

Für elektrische Aggregate in Nutzfahrzeugen

Auf Basis langjähriger Erfahrung hat Bucher Hydraulics Mobile Drives konsequent die neue, kompakte Produkt-Plattform MOBILE mit Multi-Inverter und DC/DC-Converter entwickelt - für den erfolgreichen Einsatz in Ihren Fahrzeugen.

Entsprechend Ihrer Anforderungen können Sie sich bei der Auswahl der passenden Produkte aus einem elektrischen Antriebsbaukasten für Nutzfahrzeuganwendungen bedienen.

Antriebsbaukasten im Katalogansatz

Der Katalogansatz macht es möglich ganz einfach, die für Ihre Applikation richtige Ausführung zu finden. Zusätzlich deckt die Skalierbarkeit einen grossen Leistungsbereich bei identischen Aussenabmessungen ab.

Im Prinzip ganz einfach: Antriebsbaukasten im Katalogansatz.

Ob Fahrzeughersteller oder Zulieferer - schnell und unkompliziert die auf die jeweilige Aufgabenstellung optimal zugeschnittene Antriebslösung zusammenstellen und realisieren.

Gemeinsam mit unseren Kunden wählen wir immer die passende Lösung für Ihre Applikation. Die Integration in das Fahrzeug erfolgt anschließend ganz einfach durch ein durchgängiges Konzept für die Anschlusstechnik.

Anwendungen

  • Regelung von elektrischen Antrieben für Nebenaggregate wie z. B.:
    • Klimakompressor
    • Lenkhilfpumpe
    • Druckluftkompressoren
  • Bereitstellung der Bordnetzspannung 12/24 VDC
  • Active-Front-End Regelung für Steckdosenfunktion und Onboard Charger
  • Positionieraufgaben im harschen Umfeld, z. B. Hebeeinrichtung eines Abfall-Trucks

Highlights

Als elektrischer Automotive-Antriebsbaukasten im Katalogansatz konzipiert

Grosse Vielfalt an Gerätevarianten mit nur einer Bauform

Der Baukasten im Katalogansatz erlaubt eine Grossserienfertigung wie auch kundenspezifische Lösungen

Speziell für den rauen Einsatz in Nutzfahrzeugen ausgelegt:

  • Stadtbusse
  • Trucks
  • Agrarfahrzeuge (Traktoren, Anhänger, etc.)
  • Baufahrzeuge

Ihre Vorteile

Baukasten für den Ready-to-use Einsatz

  • Die Geräteausführungen und -leistungen können entsprechend Ihrer Anforderungen ausgewählt werden

Verschiedenste Ausführungen ab Serienfertigung lieferbar

  • Sehr gutes Volumen/Leistungs-Verhältnis

Speziell für den Einsatz in Nutzfahrzeugen entwickelt

  • Lebensdauer und Zyklenfestigkeit für den rauen Einsatz in Nutzfahrzeugen und speziell Stadtbussen ausgelegt

Basisgehäusekonzept für einfache Integration von Geräten verschiedener Leistungsklassen

  • Robustes und kompaktes Gehäuse
  • Ermöglicht hohe Energieeffizienz Ihres Fahrzeugs

Leichte Systemintegration

  • Jede Modellvariante verfügt über die gleichen Aussenmasse und Schnittstellen
  • Einfachste Einbindung in das Fahrzeugsystem über gängigen Kommunikationsbus

Einfache Inbetriebnahme durch den Anwender

  • Anschlüsse über Steckverbindungen

Kurze Produkteinführungszeit

  • Geringer Entwicklungsaufwand
  • Geringe Prozesskomplexität durch serienerprobte Komponenten

MOBILE: Funktionen und Merkmale

AllgemeinDCU

Bereich Umgebungstemperatur

- 40 °C ... +85 °C

Motorcontroller U/f oder Vektorregelung

X

Kühlkreislauf

Wasser/Glykol (50/50)
15l/min, +30 °C ... +65 °C

Dauerstrom DCU 7.5/15/30/60

*8 A/15 A/32 A/58 A

Anschlüsse

Stecker
Schraubanschlüsse für DC/DC

Max. Motorstrom

150 % für 60 s
180 % für 10 s

Schock & Vibrationen

5.9 G

Max. Drehzahl

20'000 rpm

Schutz Umwelteinflüsse

IP6K9K

Max. Ausgangsfrequenz3)

599 Hz

Zertifzierung

ECE R10

Motor Rückführung
(Resolver/Temperaturfühler)

2

Interlock HW

a

Sensorlose Regelung für
asynchron Motoren

a

Fehlerspeicher auslesbar,
zyklische Error-Codes

a

Sensorlose Regelung für
synchron Motoren

a

CANopen

a

Vorladung DC-Link einstellbar:

bis 300 V

CANbus J1939

a

PSU

CANbus Baudrate

1Mbit/s

Max. Ausgangsstrom

einstellbar

Digitale Outputs

4

Parallel Mode

8 Geräte

Digitale Inputs/FlexIN's

4

Dauerstrom PSU 2.8/5.6

200 A

Spitzenstrom PSU 2.8/5.6

200 A

Vorladung DC-Link einstellbar:
PSU 200 - 400 V
PSU 400 - 800 V

bis 400 V
bis 800 V

3 Andere Frequenzen auf Anfrage

Verfügbar mit SW-Release 6.0/HW-Revision 010

*Dauerstrom für 800 VDC Gerätevariante
  • Zertifizierung: ECE R10 Anpassung von Revision 04 auf Revision 05
  • Active Front End Regelung Steckdosenfunktion
  • Parametersatzumschaltung über Klemme und CAN Botschaft
  • Ansteuerung von bis zu 16 Fixdrehzahlen und -momenten über FlexIN's, die über die Klemmensteuerung selektiert werden
  • Vorladung DC-Link DCU bis 800 V
MOBILE DCU S

Bereich Umgebungstemperatur

- 40 °C ... +85 °C

Digitale Inputs/FlexIN's

4

Zertifzierung

ECE R10 Rev 5

geeignet für Einbau nach ECE R100

Sensorlose Motorenregelung

  • U/f für ASM
  • Vektorregelung für ASM und SM

a

Kühlkreislauf

Wasser/Glykol (50/50)
15l/min,
+30 °C ... +65 °C

Max. Ausgangsfrequenz3)

599 Hz

Anschlüsse

HV: Stecker HVA 280

LV: Leavyseal

Dauerstrom DCU S 11/22

11 A/22 A

Schock & Vibrationen

5.9 G

Schutz Umwelteinflüsse

IP6K9K

Überlast Motorstrom

150 % für 60 s

180 % für 10 s

Fehlerspeicher auslesbar,
zyklische Error-Codes

a

Max. Drehzahl

20'000 rpm

CANbus J1939/CANopen
(auf dem gleichen Bus)

a

Motorschutz

  • Modellbasiert I2t
  • Motor-Temperaturfühler

a

CANbus Baudrate

1Mbit/

3 Andere Frequenzen auf Anfrage

MOBILE: Ihr Baukasten auf einen Blick

 TypBetriebsspannung

DCU/PSU
Spitzenleistung1

Sekundäre
DC-Spannung		DCU/PSU Ausgangsstrom NominalDCU/PSU Ausgangsstrom Spitze2Typennummer

Hardware-Revision 010
DCU

60/60

200 ... 848 VDC

2 x 60 kW

-

2 x 58 A

2 x 104 A

EMDAG2603603U00010

30/30

200 ... 848 VDC

2 x 30 kW

-

2 x 32 A

2 x 57 A

EMDAG2303303U00010

30/15

200 ... 848 VDC

1 x 30 kW
1 x 15 kW

-

1 x 32 A
1 x 15 A

1 x 57 A
1 x 27 A

EMDAG2303153U00010

15/7.5

200 ... 848 VDC

1 x 15 kW
1 x 7.5 kW

-

1 x 15 A
1 x 8 A

1 x 27 A
1 x 14 A

EMDAG2153752U00010
DCU PSU

60/5.6

360 ... 848 VDC

60 kW/5.6 kW

24 VDC

1 x 58 A/200 A

1 x 104 A/200 A

EMDAG4562603C00010

60/2.8

360 ... 848 VDC

60 kW/2.8 kW

12 VDC

1 x 58 A/200 A

1 x 104 A/200 A

EMDAG4282603T00010

30/5.6

360 ... 848 VDC

30 kW/5.6 kW

24 VDC

1 x 32 A/200 A

1 x 57 A/200 A

EMDAG4562303C00010

30/2.8

200 ... 848 VDC

30 kW/2.8 kW

12 VDC

1 x 32 A/200 A

1 x 57 A/200 A

EMDAG4282303T00010

15/5.6

360 ... 848 VDC

15 kW/5.6 kW

24 VDC

1 x 15 A/200 A

1 x 27 A/200 A

EMDAG4562153C00010

15/2.8

200 ... 848 VDC

15 kW/2.8 kW

12 VDC

1 x 15 A/200 A

1 x 27 A/200 A

EMDAG4282153T00010
PSU

5,6

360 ... 848 VDC

5.6 kW

24 VDC

-/200 A

-/200 A

EMDAG3562000C00010

2,8

200 ... 848 VDC

2.8 kW

12 VDC

-/200 A

-/200 A

EMDAG3282000T00010
DCU S

22

200 ... 800 VDC

22 kW



22 A

39.6 A

EMDAG5223000U00000

11

200 ... 800 VDC

11 kW



11 A

19.8 A

EMDAG5113000U00000
